Обработка нажатий DTMF-клавиш
Пример:
Необходимо, чтобы при входящем звонке от абонента А, внешняя система обрабатывала звонок в зависимости от набора цифр, набранных абонентом А в голосовом меню, подпункте 1 меню IVR. Число цифр, набранные пользователем — от 1 цифры до 99 цифр. В зависимости от набранных цифр внешняя система принимает решение куда маршрутизировать звонок — на номер В или на номер C.
Решение:
В настройках схемы переадресации в пункте голосового меню 1:
- Добавим сообщение, которое проинформирует абонента А о необходимости ввода цифр. Для этого воспользуемся стандартным голосовым сообщением "Введите цифры, используя клавиатуру телефона".
- Добавим блок донабора внутреннего номера (DISA), в котором во время звонка Виртуальная АТС ожидает набора внутреннего номера с клавиатуры телефона. Воспользуемся возможностью настройки длины вводимого номера, чтобы абонент А мог ввести цифры произвольной длины. Укажем возможную длину донабора — от 1 до 99 цифр. В данном блоке после нажатия первой цифры дается 5 секунд на ввод номера.
Примечание 1: В блоке донабора при нажатии абонентом А на "*" в телефоне — сбрасывается набранная абонентом последовательность цифр.
Примечание 2: Если абонент ничего не введет, то дальнейшая обработка звонка будет выполнена согласно блоку "Отсутствие ввода". Если он не настроен, то звонок завершится.
- Внешней системе необходимо обработать введенные цифры, принять решение о том, куда маршрутизировать звонок и выполнить маршрутизацию.
Для этого в блок донабора добавим стандартное голосовое сообщение "Пожалуйста, подождите завершения обработки", с тишиной 10 секунд, при этом "ожидать окончание" = "да".
Примечание. Длительность тишины необходимо подбирать согласно максимальной длительности обработки звонка внешней системой.

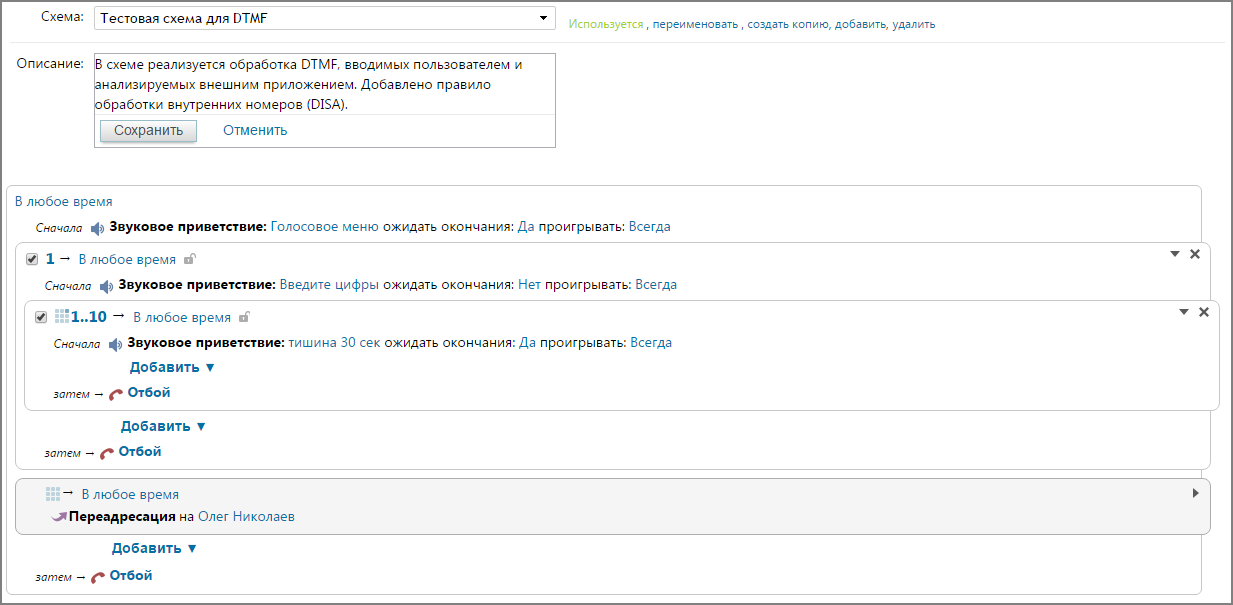

Пример настройки схемы:
Во время звонка:
- Поступает входящий звонок от абонента А, приходит событие о звонке, /events/call:
{
"vpbx_api_key": "qwerty123",
"sign": "qwerty123",
"json": {
"entry_id": "4Nzg2ODQwMTo",
"call_id": "DAwOTU2NTo4MTozMTI2OTQyND",
"timestamp": 1488272633,
"seq": 1,
"call_state": "Appeared",
"location": "ivr",
"from": {
"number": "74955404444"
},
"to": {
"number": "74952150438",
"line_number": "74952150438"
}
}
}
- Абонент А слышит голосовое приветствие, нажимает 1 для перехода в пункт 1 меню IVR. Поступает событие о выборе пункта 1 в меню IVR, /events/dtmf:
{
"vpbx_api_key": "qwerty123",
"sign": "qwerty123",
"json": {
"seq": 1,
"dtmf": "1",
"timestamp": 1488272649,
"call_id": "AwOTU2NTo4MTozMTI2OTQy",
"entry_id": "Nzg2ODQwMT",
"location": "ivr",
"initiator": "74955404444",
"from_number": "74955404444",
"to_number": "74952150438",
"line_number": "74952150438"
}
}
- Абонент А слышит сообщение о необходимости ввода цифр.
- Абонент А начинает вводить цифры. Через 5 секунд после ввода последней цифры ВАТС понимает об окончании ввода.
- Поступает событие о набранных абонентом А цифрах в пункте 1 меню IVR, /events/dtmf
{
"vpbx_api_key": "qwerty123",
"sign": "qwerty123",
"json": {
"seq": 2,
"dtmf": "123456789",
"timestamp": 1488272662,
"call_id": "AwOTU2NTo4MTozMTI2OTQy",
"entry_id": "Nzg2ODQwMT",
"location": "ivr.1",
"initiator": "74955404444",
"from_number": "74955404444",
"to_number": "74952150438",
"line_number": "74952150438"
}
}
- Абоненту А проигрывается сообщение об ожидании завершения обработки.
- Внешняя система принимает решение о маршрутизации звонка на номер С, выполняется /commands/route:
{
"vpbx_api_key": "qwerty123",
"sign": "qwerty123",
"json": {
"command_id": "cid1488272666",
"call_id": "wOTU2NTo4MTozMTI2OTQ",
"to_number": "12"
}
}
Результат выполнения:
{
"vpbx_api_key": "qwerty123",
"sign": "qwerty123",
"json": {
"command_id": "cid1488272666",
"result": 1000
}
}
- Начинается соединение абонента А с номером С, поступает событие /events/call
{
"vpbx_api_key": "qwerty123",
"sign": "qwerty123",
"json": {
"entry_id": "zg2ODQw",
"call_id": "TU2NTo4MTozMTI2OT",
"timestamp": 1488272695,
"seq": 1,
"call_state": "Appeared",
"location": "abonent",
"from": {
"number": "74955404444",
"taken_from_call_id": "DAwOTU2NTo4MTozMTI2OTQyN"
},
"to": {
"extension": "12",
"number": "79260297870",
"line_number": "74952150438"
}
}
}
